ศูนย์รวม อุปกรณ์ทองแดง ข้อต่อทองแดง ครบวงจรที่สุด ในประเทศไทย

วันที่ 16 กันยายน 2567 - 15:24 น.

การเลือกใช้ อุปกรณ์ทองแดง ข้อต่อทองแดง ใน ระบบท่อทองแดง มีความสำคัญต่ออายุการใช้งานระบบ ท่อทองแดง เพราะ ส่วนใหญ่เมื่อเดินระบบ ถ้า ข้อต่อทองแดง คุณภาพ ไม่ดี มักจะมีปัญหา ปริ หรือ แตก ทำให้เสียเงินและเวลาในการรื้อถอน การเดิน ท่อทองแดง ตามโครงสร้างตึกนั้น จำเป็นต้องใช้ อุปกรณ์ทองแดง ข้อต่อทองแดง เพื่อทำมุม 90 องศา หรือ 45 องศา อีกทั้ง การใช้ ข้อต่อทองแดง รูปทรงต่างๆ เพื่อความเหมาะสมกับหน้างาน

หากต้องการสอบถามข้อมูลเพิ่มเติม สามารถติดต่อ บริษัท ไทยแน่ ได้ที่ เบอร์ 092-514-1030 / 02-281-4707 หรือ LINE ID: THAINAIR

มาตรฐาน และ คุณสมบัติ อุปกรณ์ทองแดง ข้อต่อทองแดง ASME/ANSI B16.22

อุปกรณ์ทองแดง ข้อต่อทองแดง มาตรฐาน ASME/ANSI B16.22 ผ่านการตรวจสอบคุณภาพ โดย NSF/ANSI 61 และ อุปกรณ์ทองแดง ทุกชิ้น ผลิตจาก ทองแดง ASTM B75 Alloy C12200 สามารถต่อ ท่อทองแดง Type K, ท่อทองแดง Type L และ ท่อทองแดง Type M ได้ เพราะ มาตรฐาน ASME/ANSI B16.22 และ MSS SP-104 กำหนด ความหนาขั้นต่ำ ของ ข้อต่อทองแดง ไว้เรียบร้อยแล้ว โดยที่ ความหนา ข้องอทองแดง มีแค่ความหนาเดียว ต่อ 1 ขนาด ไม่มี Type K หรือ Type L เหมือน ท่อทองแดง ทั้งนี้ผู้อ่าน สามารถ ดู ความหนาขั้นต่ำ ของ อุปกรณ์ทองแดง ได้จากตารางด้านล่าง

ASME/ANSI B16.22 กำหนด รูภายใน ข้อต่อทองแดง ให้มี ขนาดใหญ่กว่า เส้นผ่านศูนย์กลางรอบนอก (Outside Diameter) ของ ท่อทองแดง เพียงเล็กน้อย ตาม specification ในตารางด้านล่าง เพราะหาก รูภายใน ข้อต่อทองแดง ใหญ่กว่า เส้นผ่านศูนย์กลางรอบนอก ของ ท่อทองแดง มากเกิน ค่าที่กำหนดไว้ ระบบท่อทองแดง อาจรั่วซึม และ สิ้นเปลือง ลวดเชื่อมเงิน ที่คอยประสาน ท่อทองแดง และ ข้อต่อทองแดง

ADVERTISMENT

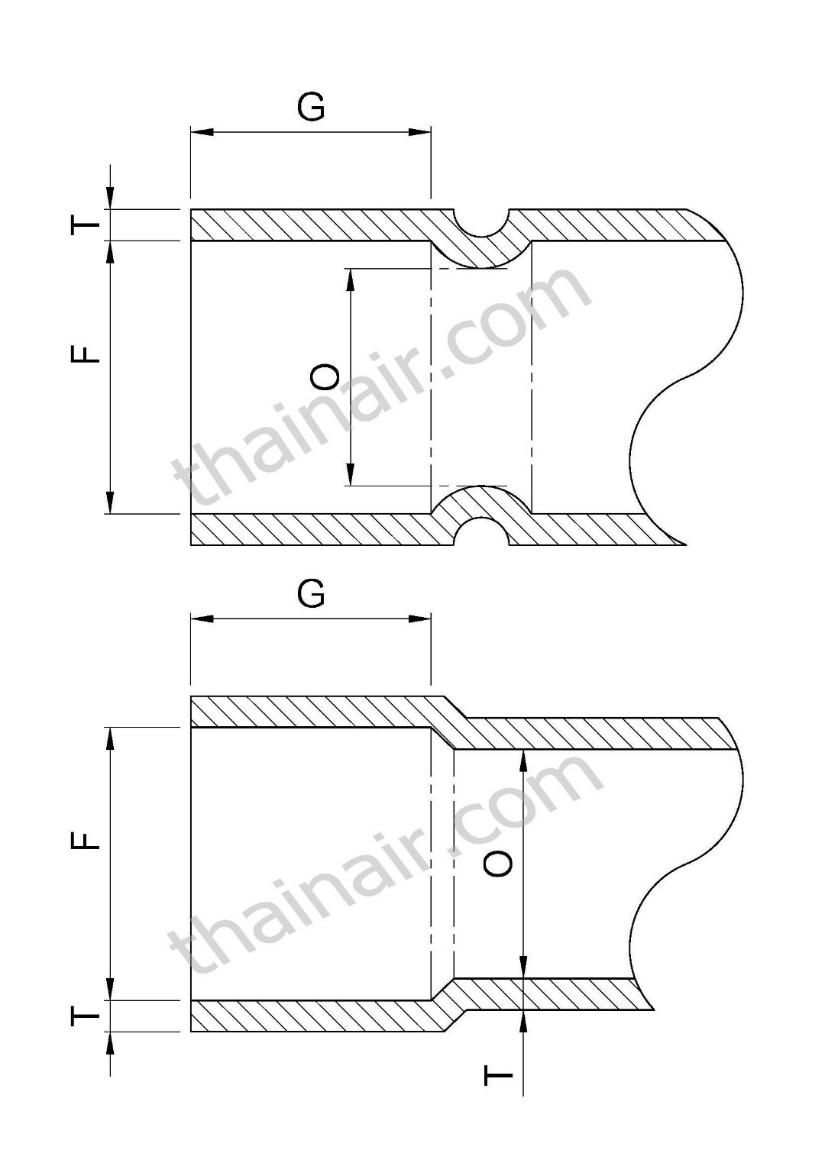

Specification ข้อต่อทองแดง ASME/ANSI B16.22

ขนาด ข้อต่อทองแดง Copper Fitting Size (O.D.¹) inch, fraction	รูภายในข้อต่อทองแดง เพื่อให้ท่อทองแดงเสียบเข้า (F)		ความลึกข้อต่อทองแดง (G)	ความหนาข้อต่อทองแดง (T)	เส้นผ่าศูนย์กลางภายในข้อต่อทองแดง จุดที่ท่อทองแดงเข้าไปไม่ถึง (O)
	Min mm	Max mm	Min mm	Min mm	Diameter Min mm	Max Roundness mm
3/8	9.58	9.68	7.9	0.58	7.6	0.8
1/2	12.75	12.85	9.7	0.66	9.9	1.0
5/8	15.93	16.03	12.7	0.74	13.2	1.3
3/4	19.10	19.20	15.7	0.79	16.0	1.6
7/8	22.28	22.38	19.1	0.84	18.8	1.9
1-1/8	28.65	28.75	23.1	1.02	24.9	2.5
1-3/8	35.00	35.10	24.6	1.12	31.2	3.1
1-5/8	41.35	41.48	27.7	1.30	37.3	3.7
2-1/8	54.05	54.18	34.0	1.50	49.3	4.9
2-5/8	66.75	66.88	37.3	1.70	61.5	6.1
3-1/8	79.45	79.58	42.2	1.91	73.4	7.3

ADVERTISMENT

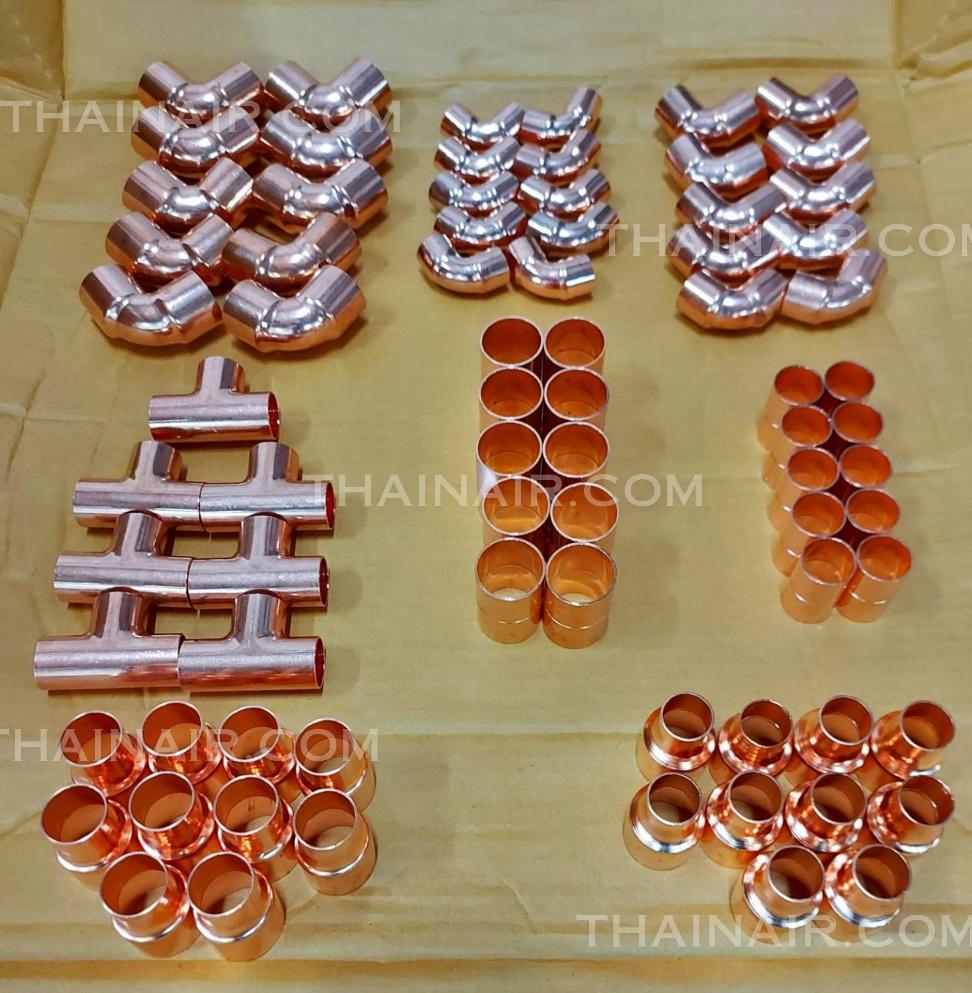

ชนิด อุปกรณ์ทองแดง ASME/ANSI B16.22 รูปแบบต่างๆ

สามารถ คลิ๊ก ลิงค์ ด้านล่าง เพื่อดูรูป ชิ้นงาน อุปกรณ์ท่อทองแดง ที่สนใจ

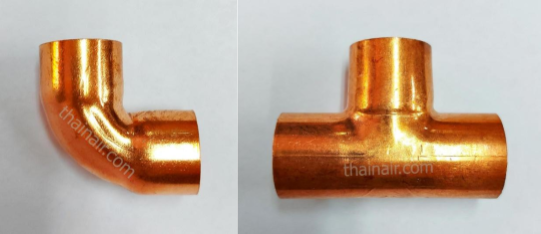

ข้องอทองแดง 90 องศา ใช้ทำมุมฉาก 90 องศา เมื่อเวลาเดินท่อตามมุมตึก

ข้องอทองแดง 45 องศา ใช้ทำมุม 45 องศา เมื่อเวลาเดินท่อตามโครงสร้างตึก

ข้อต่อทองแดง ใช้ต่อท่อทองแดง 2 ท่อน ที่ขนาดเดียวกัน เข้าด้วยกัน

สามทางทองแดง ใช้เชื่อมท่อทองแดง 2 ท่อนเข้าด้วยกัน ในแกน X และ มีท่อส่งขึ้นชั้นบน ในแกน Y

ข้อลดทองแดง ใช้เชื่อมท่อทองแดง ต่างขนาดเข้าด้วยกัน

สามทางลดทองแดง ใช้เชื่อมท่อทองแดง ขนาดเดียวกัน 2 ท่อนเข้าด้วยกัน ในแกน X และ มีท่อส่งขึ้นชั้นบน โดยท่อส่งขึ้นชั้นบน มีขนาดเล็ก กว่า เพื่อปรับแรงดัน ในแกน Y

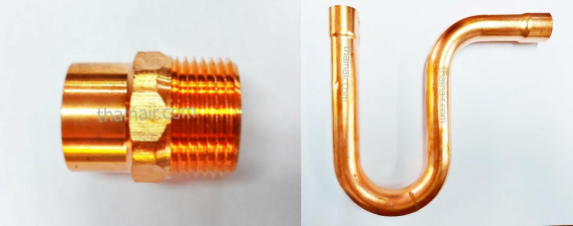

พีแทรป ทองแดง ใช้เดินท่อในงานระบบทำความเย็น เพื่อเป็น กับดักน้ำมันคอมเพรสเซอร์ หรือ ท่อดักน้ำมัน

ข้อโค้งทองแดง 180 องศา สามารถใช้เดินท่อดักน้ำมันได้เช่นกัน หรือ ใช้ซ่อมแผงคอยร้อน/เย็น

ข้อต่อเกลียวนอกทองแดง (อะแดปเตอร์ทองแดง) ต่อกับ ท่อทองแดง หนึ่งข้าง และอีกข้างเป็นเกลียวนอก ใช้ขันเข้ากับ วาล์ว

ข้อต่อเกลียวในทองแดง (อะแดปเตอร์ทองแดง) ต่อกับ ท่อทองแดง หนึ่งข้าง และอีกข้างเป็นเกลียวใน ใช้ขันเข้ากับ วาล์ว

ยูเนี่ยนทองแดง ใช้กับระบบน้ำเป็นหลัก ใช้ต่อ ท่อทองแดง 2 ท่อน ที่ขนาดเดียวกัน เข้าด้วยกัน แต่สามารถขันเกลียวประกบ เผื่องานซ่อมบำรุงในอนาคต

ฝาปิดทองแดง ใช้อุดปลายท่อทองแดง ที่ไม่ได้ต่อกับข้อต่อชนิดใดๆ มักเป็นปลายปิดเพื่อรักษา อุณหภูมิ และ แรงดัน

ประวัติ บริษัท ไทยแน่ ผู้จำหน่าย อุปกรณ์ท่อทองแดง ครบวงจรที่สุด ในประเทศไทย

บริษัท ไทยแน่ เริ่มต้น ใช้ชื่อ บริษัท ไทยแน่เครื่องเย็น จำกัด ก่อตั้งในปี พ.ศ. 2519 เริ่มแรก จัดจำหน่าย อุปกรณ์เครื่องใช้ไฟฟ้า ระบบเงินผ่อน ต่อมา ผู้บริหาร ได้เล็งเห็น การเติบโตของอุตสาหกรรม เครื่องทำความเย็นในประเทศไทย จึงได้ เปลี่ยนสินค้า โดยเน้น จำหน่าย อะไหล่เครื่องทำความเย็น ท่อทองแดง และ อุปกรณ์ทองแดง

ปี พ.ศ. 2555 ผู้บริหาร เห็น ความ สำคัญในการเติบโต ของ สินค้าทองแดง โดยเฉพาะ สินค้าทองแดงในอุตสาหกรรม ที่เกี่ยวกับทะเล โดยนำเข้าจากต่างประเทศ มาจำหน่ายใน ประเทศไทย และได้ตั้งบริษัทใหม่ เพื่อ ดูแลสินค้าประเภทนี้ โดยใช้ชื่อว่า บริษัท ไทยแน่ วู่จิน จำกัด

สามารถติดต่อ บริษัท ไทยแน่ ได้ที่ เบอร์ 092-514-1030 / 02-281-4707 หรือ LINE ID: THAINAIR
